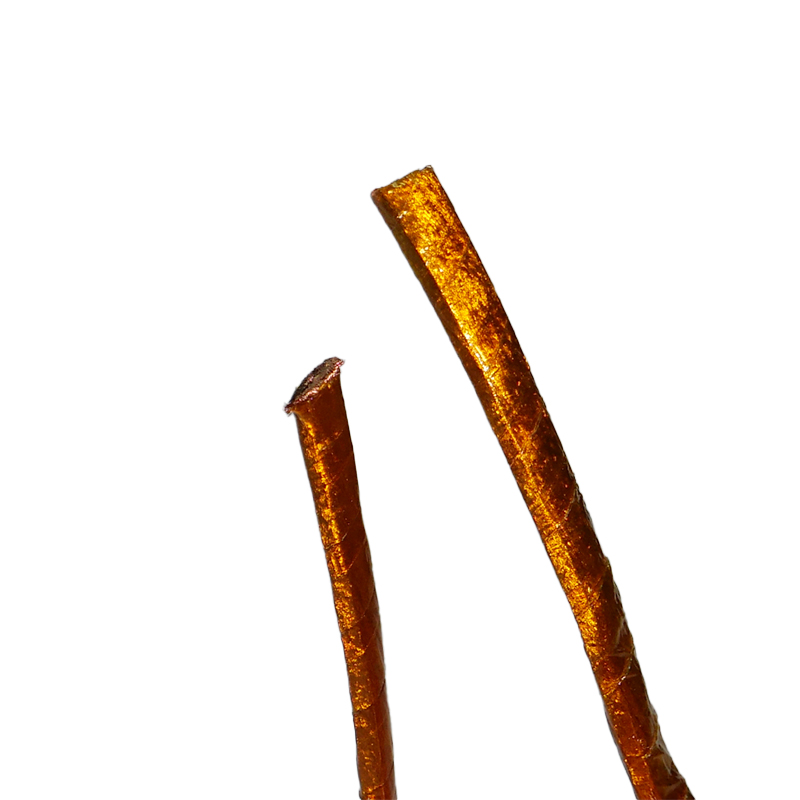

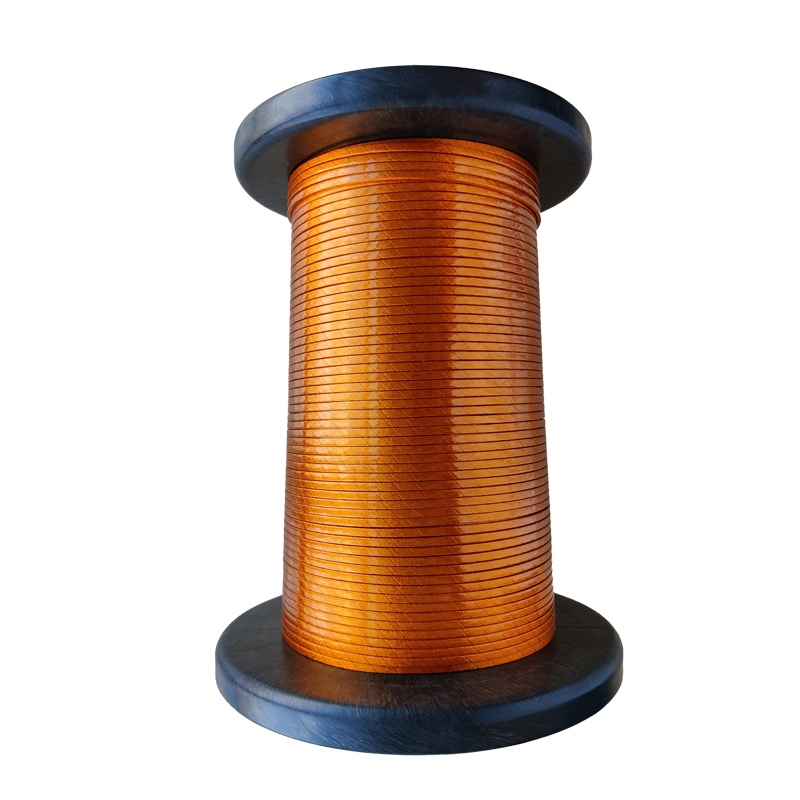

Витой многожильный провод

Наш витой многожильный провод Huaying — это настоящий продукт промышленного класса, производимый компанией Huizhou Huaying Electronic Technology Co., Ltd. Он широко используется не только внутри страны, но и за рубежом, что принесло нам длинный список постоянных клиентов. Почему он так популярен? Прежде всего потому, что наша проволока полностью соответствует стандартам безопасности UL и VDE и даже соответствует требованиям ROHS по безгалогенности. От выбора сырья до скручивания и производства — каждый этап осуществляется в соответствии со строгими промышленными стандартами. Мы с максимальной заботой относимся к нашим клиентам. Кроме того, мы обладаем более чем десятью патентами, что гарантирует отсутствие проблем с качеством. Многие постоянные клиенты говорят: «Использование нашего провода успокаивает». Мы искренне рекомендуем вам попробовать; с нами вы не ошибетесь!

Отправить запрос

Описание продукта

Технические характеристики продукта

Наш витой многожильный провод Huaying предлагает широкий выбор вариантов. Самый тонкий доступный диаметр составляет 0,10 мм, позволяет скручивать от 50 до 2000 прядей. Еще более тонкий диаметр (0,05 мм) позволяет скручивать от 50 до 3000 прядей. Независимо от конкретных потребностей клиента, мы можем удовлетворить эти требования. Внешний диаметр готового продукта также является гибким и варьируется от 0,1 до 8 мм. Если у клиентов есть особые требования к ширине или толщине, например, требуется более тонкий калибр для установки в небольшие медицинские устройства, мы можем удовлетворить эти требования. Мы также тщательно исследовали нашу диэлектрическую прочность, продемонстрировав, что наша продукция не вызывает нарушения изоляции даже в высокочастотных и высоковольтных средах, что заслужило доверие наших клиентов.

Основные преимущества продукта

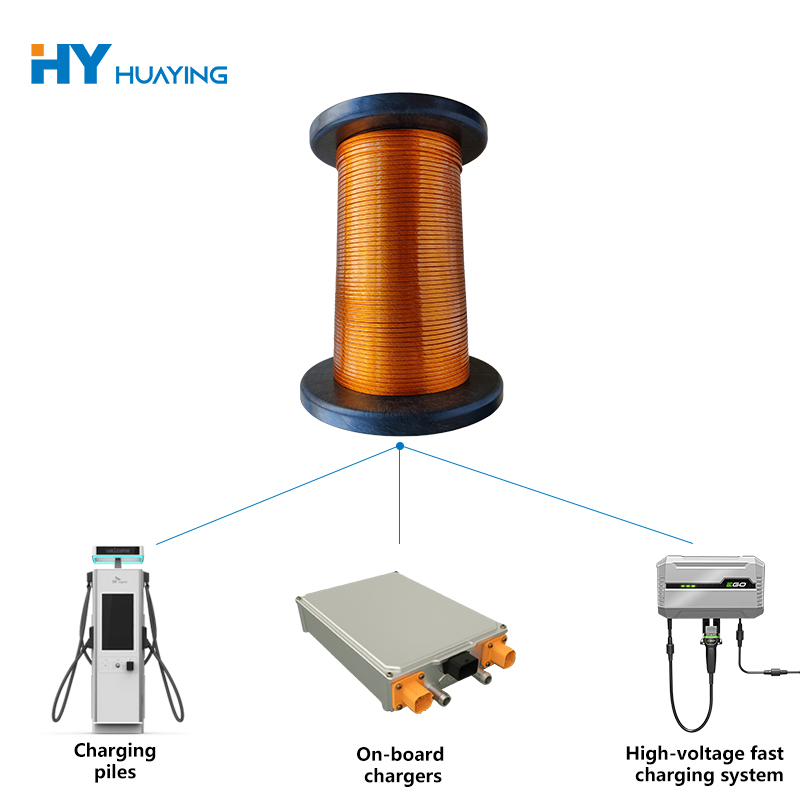

Этот витой многожильный провод Huaying отличается высокой скоростью заполнения пазов, что позволяет намотанным на него катушкам выдерживать более высокие токи без перегрева даже при сильноточных нагрузках. Кроме того, здесь используется квадратный многожильный провод. При одинаковой площади поперечного сечения квадратный провод имеет большую площадь поверхности, чем круглый, что смягчает скин-эффект, значительно снижает потери высокочастотного тока и улучшает отвод тепла. Это обеспечивает стабильную рабочую температуру автомобильных электронных устройств в течение длительного периода времени. Кроме того, компактность нашего продукта делает его особенно подходящим для приложений, требующих минимальных размеров, таких как оптические хранилища. Кроме того, его термостойкость и радиационная стойкость достигают 220°C, что делает его пригодным для использования в высокотемпературных промышленных средах. Такая радиационная стойкость также обеспечивает стабильную работу специализированного медицинского оборудования, что обеспечивает широкий спектр применения.

Обслуживание продукта

Ежедневное обслуживание витого многожильного провода Huaying не представляет сложностей; просто обратите внимание на несколько мелких деталей. При хранении не забывайте хранить провода в сухом, хорошо проветриваемом помещении, вдали от масла, грязи и агрессивных жидкостей. Если вы планируете хранить их в течение длительного периода, рекомендуется плотно завернуть провода в герметичный пакет, чтобы предотвратить попадание влаги. Это особенно актуально в сезон дождей на юге Китая, когда воздух влажный и может легко повредить работоспособность провода. Если вам нужно перерезать провода, обязательно используйте специальные кусачки. Не используйте для их обрезки обычные ножницы. В противном случае скрученные жилы провода легко развалятся, что вызовет проблемы при их последующем соединении. Также при снятии изоляции будьте осторожны, чтобы не сломать медный провод. Рекомендуется использовать специальный инструмент для зачистки проводов и следовать требованиям оборудования; не раздевайтесь слишком долго или слишком коротко.

спецификации	допуск проводника	измеритель сопротивления		Внешний диаметр FIW4, мм		Внешний диаметр FIW5 мм		Внешний диаметр FIW6 мм		Внешний диаметр FIW7, мм		Внешний диаметр FIW8, мм		Внешний диаметр FIW9, мм
мм	мм	мин	Макс	мин	Макс	мин	Макс	мин	Макс	мин	Макс	мин	Макс	мин	Макс
0.050	±0,002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0,002	5.0450	5.9220	0.090	0.101	0,102 0,114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0,003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0,003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0,003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0,003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0,003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0,003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0,003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0,003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0,003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0,003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0,003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0,003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0,003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0,003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0,003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0,003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0,003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0,004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0,004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0,004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0,005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0,005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0,005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0,006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0,006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
