Как трехслойный эмалированный провод может улучшить электрическую изоляцию и эффективность обмотки

Хуайин, специализированный производитель изолированных проводов, разрабатываетТрехслойный эмалированный проводдля применений, требующих надежной электрической изоляции, постоянной проводимости и точных характеристик намотки. Понимание конструкции, производственного процесса и критериев выбора помогает инженерам и группам закупок выбрать подходящий провод для компактного электрического и электронного оборудования.

Трехслойный эмалированный провод сочетает электропроводность с несколькими слоями защитной изоляции. Его характеристики зависят от размеров проводника, материалов покрытия, толщины изоляции, адгезии и стабильности производства. Для инженеров, проектирующих трансформаторы, катушки индуктивности, катушки и другие электромагнитные компоненты, эти характеристики влияют на эффективность обмотки, электрическую надежность и долгосрочную стабильность работы. В этом руководстве объясняются принципы работы, ключевые преимущества, аспекты производства, сценарии применения и факторы покупки, связанные с обмоточным проводом с трехслойной изоляцией. Он также знакомит с производственными возможностями Huaying и дает практические вопросы, которые покупателям следует задать перед выбором спецификации проволоки.

Оглавление

1. Что такое провод с трехслойной эмалью?
2. Как работает его структура и состав материала?
3. Каковы основные преимущества производительности?
4. Как производится провод с трехслойной эмалью?
5. Где используется провод с трехслойной эмалью?
6. Как сравнить характеристики проводов?
7. Как покупателям следует выбирать правильный провод?
8. Что нужно знать о Хуайине?
9. Часто задаваемые вопросы
10. Заключение

1. Что такое провод с трехслойной эмалью?

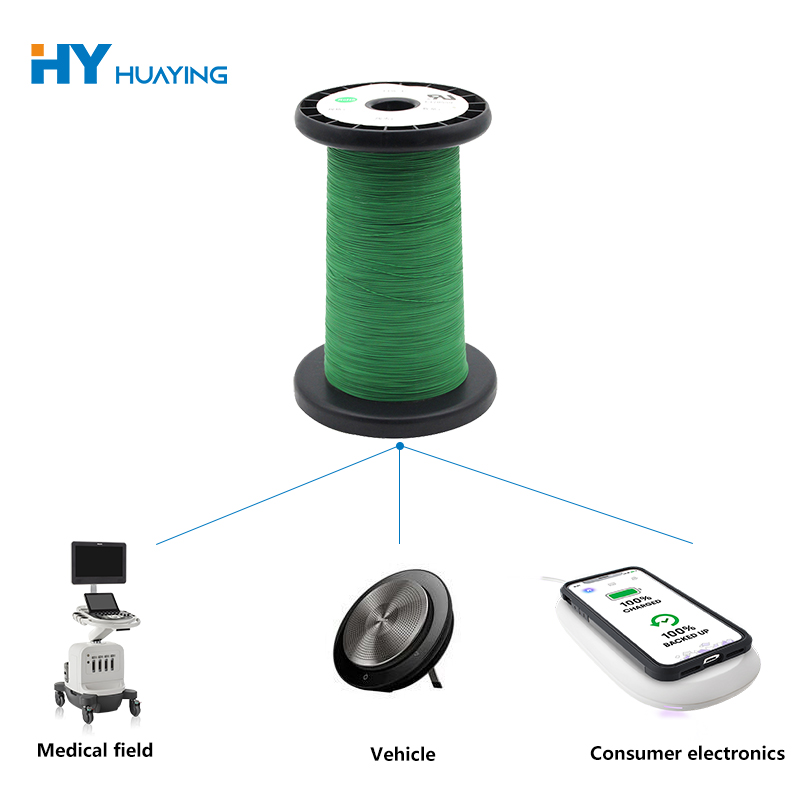

Трехслойный эмалированный провод — это проводящий провод, имеющий несколько изоляционных покрытий или слоев, помогающих электрически изолировать проводник от окружающих компонентов. В зависимости от конструкции изделия проводник может быть изготовлен из меди или другого указанного проводящего материала, а система изоляции выбирается в соответствии с электрическими, термическими и механическими требованиями.

В отличие от проводника, защищенного одним покрытием, трехслойная изоляция обеспечивает несколько защитных барьеров. Такая конструкция может повысить надежность изоляции и помочь производителям разрабатывать компактные электромагнитные компоненты в условиях ограниченного пространства для обмотки.

Этот термин не следует путать со всеми типами проводов с тройной изоляцией. Эмалированные обмоточные провода и провода с тройной изоляцией могут иметь разные системы покрытия, методы изготовления и требования соответствия. Поэтому покупателям следует проверить точную структуру продукта, а не предполагать, что все трехслойные провода имеют одинаковые рабочие характеристики.

Для получения дополнительной информации о доступном продукте посетите страницу продукта Huaying с трехслойной эмалированной проволокой.

2. Как работает его структура и материальный состав?

Характеристики трехслойного обмоточного провода зависят от того, как проводник и система изоляции работают вместе. Каждый компонент вносит свой вклад в общие электрические и механические характеристики провода.

• Проводящая сердцевина:Проводит электрический ток через обмотку. Материал проводника, размеры поперечного сечения и конфигурация жил влияют на электрическое сопротивление и токопроводящую способность.
• Первичный изоляционный слой:Обеспечивает первоначальный электрический барьер между проводником и соседними витками или компонентами.
• Промежуточный изоляционный слой:Добавляет еще один защитный барьер и способствует общей системе изоляции.
• Внешний изоляционный слой:Помогает защитить нижние слои во время транспортировки, намотки и сборки в зависимости от свойств материала.

Фактический состав зависит от спецификации продукта. В информации о продукции Huaying описан производственный процесс, включающий полиамидную пленку, напыляемое покрытие с высокими изоляционными свойствами и стекловолокно. Покупатели должны подтвердить точную последовательность материалов и конструкцию выбранной модели, прежде чем включать ее в дизайн.

Толщина изоляции имеет особое значение. Чрезмерно тонкая изоляция может не соответствовать требуемым диэлектрическим характеристикам, а излишне толстая изоляция может увеличить диаметр готового провода и уменьшить пространство, доступное для намотки. Сбалансированная конструкция обеспечивает как электрическую надежность, так и эффективную компоновку компонентов.

3. Каковы основные преимущества производительности?

Надежная электрическая изоляция

Несколько слоев изоляции могут обеспечить дополнительную защиту от электрического контакта между соседними проводниками и окружающими компонентами. Фактическая диэлектрическая прочность зависит от изоляционных материалов, толщины, качества изготовления и условий испытаний. Инженеры должны подтвердить требуемое выдерживаемое напряжение и применимые стандарты, прежде чем одобрить провод для критически важного с точки зрения безопасности оборудования.

Потенциал для компактных конструкций обмоток

Если система изоляции соответствует электрическим требованиям применения, тщательно оптимизированная конструкция проводов может помочь снизить потребность в дополнительных изоляционных материалах. Итоговая экономия места зависит от конструкции компонента и конкретных требований к изоляции; их не следует принимать без рассмотрения соответствующих стандартов.

Постоянное качество производства

Равномерные размеры проводников и изоляционные покрытия обеспечивают предсказуемое поведение обмотки. Дефекты покрытия, несоответствующие диаметры или плохая адгезия могут создать проблемы при автоматической намотке и повлиять на надежность готового компонента.

Соображения долгосрочных затрат

Выбор провода должен учитывать больше, чем первоначальная цена покупки. Стабильное качество может помочь уменьшить количество производственных дефектов, доработок и технического обслуживания, связанных с повреждениями изоляции. Фактическая экономическая выгода зависит от условий применения, срока службы продукта, производительности и качества оцениваемых альтернативных материалов.

Эти преимущества зависят от выбора подходящей спецификации и проверки ее работоспособности. Отсутствие конструкции изоляции устраняет необходимость в соответствующей электрической защите, испытаниях и безопасном проектировании оборудования.

4. Как изготавливается провод с трехслойной эмалью?

Постоянство производства имеет важное значение, поскольку проводник и изоляция должны оставаться однородными по всей длине готового провода. Huaying описывает несколько важных этапов производственного процесса.

1. Рисунок проволоки:Проводящий материал вытягивается до необходимых размеров. Качество поверхности и постоянство размеров важны для последующих операций нанесения покрытия.
2. Отжиг:Контролируемая термическая обработка позволяет регулировать механические свойства проводника, помогая ему достичь характеристик, необходимых для намотки и дальнейшей обработки.
3. Применение изоляции:Покрытие или изоляционные материалы наносятся в соответствии с заданной конструкцией изделия. Равномерное покрытие помогает ограничить тонкие пятна и другие потенциальные дефекты.
4. Контроль толщины:Производитель контролирует размеры изоляции для достижения требуемого конечного диаметра и электрических характеристик.
5. Отверждение:Если система покрытия требует отверждения, контролируемая обработка помогает добиться желаемых свойств и адгезии покрытия.
6. Окончательная проверка:Соответствующие размерные, визуальные, электрические и механические проверки помогают убедиться в соответствии спецификации продукта.

На странице продукта Huaying указана точность контроля толщины ±0,005 мм для описанного процесса нанесения покрытия. Покупатели должны подтвердить эталон измерения, применимую модель и метод проверки при использовании этого показателя в качестве требования к закупке.

Для инженерных групп наиболее полезная документация по качеству включает в себя определенную спецификацию продукта, критерии проверки, информацию о отслеживаемости, если таковая имеется, и результаты испытаний, относящиеся к предполагаемому применению.

5. Где используется провод с трехслойной эмалью?

Обмоточный провод с трехслойной изоляцией может рассматриваться для электрических и электронных изделий, в которых важны надежность изоляции, компактность намотки и постоянная проводимость. Пригодность зависит от фактических характеристик провода и условий эксплуатации оборудования.

• Трансформаторы:Проводники обмотки должны соответствовать требованиям по напряжению, температуре, изоляции и размерам компонента.
• Индукторы и дроссели:Соответствующий обмоточный провод поддерживает конструкции магнитных компонентов, используемых в схемах преобразования и фильтрации энергии.
• Импульсные источники питания:Характеристики изоляции и проводников должны соответствовать частоте коммутации, напряжению, температурным условиям и применимым требованиям безопасности.
• Электронное оборудование:Компактные силовые модули и другие электрические узлы могут выиграть от выбора обмоточного провода с учетом ограниченного пространства для установки.
• Промышленные электрические системы:Для компонентов обмотки, изготовленных по индивидуальному заказу, требуются характеристики проводов, соответствующие их рабочему циклу и условиям окружающей среды.

Прежде чем выбирать провод для любого из этих применений, инженеры должны оценить повышение температуры, электрическое напряжение, натяжение обмотки, рабочую частоту, воздействие влаги и соответствующие требования сертификации. Пригодность продукта для одного трансформатора или источника питания не означает автоматически пригодность для каждой конструкции.

6. Как сравнивать характеристики проводов?

Сравнение характеристик более надежно, чем выбор провода только по названию продукта. В следующей таблице приведены основные параметры, которые должны учитывать покупатели.

Хуайин публикует примеры конфигураций проводников, целевые значения общего диаметра и значения сопротивления проводников на странице своего продукта. Поскольку значения зависят от модели, покупатели должны ознакомиться с исходной таблицей технических характеристик и запросить подтверждение, прежде чем использовать какие-либо цифры в инженерных расчетах.

Ссылка: Технические характеристики проводов с трехслойной эмалью от Huaying.

7. Как покупателям следует выбрать правильный провод?

Выбор правильного провода начинается с применения, а не с общих требований к характеристикам изоляции. Команды по закупкам и инженеры-проектировщики могут использовать следующий контрольный список, чтобы сузить подходящие варианты.

• Определите электрические требования:Укажите рабочее напряжение, ожидаемый ток, частоту, требования к диэлектрической стойкости и приемлемое сопротивление.
• Подтвердите температурные условия:Установите ожидаемую рабочую температуру, превышение температуры, метод охлаждения и рабочий цикл.
• Проверьте ограничения обмотки:Определите доступное окно намотки, требуемый конечный диаметр, радиус изгиба и ограничения производственного оборудования.
• Проверьте систему изоляции:Запросите подробную информацию о материалах слоев, допусках по толщине, адгезии и соответствующих методах электрических испытаний.
• Обзор потребностей в соблюдении требований:Определите стандарты и разрешения, необходимые для готового оборудования и рынка назначения.
• Оцените стабильность производства:Спросите о процедурах проверки, согласованности партий, упаковке и документации по отслеживанию.
• Запросите образцы, когда это необходимо:Прежде чем утверждать серийное производство, протестируйте образец проволоки, используя реальный процесс намотки и конструкцию компонентов.

Четкий технический запрос должен включать чертежи или целевые размеры, годовую или партийную потребность, условия эксплуатации, требуемые стандарты и любые особые ожидания по упаковке или доставке. Эта информация помогает поставщику определить, подходит ли существующая модель или требуется оценка индивидуальной спецификации.

8. Что нужно знать о Хуайинге?

Huizhou Huaying Electronic Technology Co., Ltd. поставляет продукцию из изолированных проводов и описывает свою деятельность на разработке продукции, качестве производства и поддержке клиентов. Согласно информации о продукции компании, процесс производства трехслойной эмалированной проволоки включает в себя волочение проволоки, отжиг, нанесение изоляции, контролируемое отверждение и контроль размеров.

Компания также сообщает, что имеет более 10 патентов и команду исследований и разработок, насчитывающую более 20 человек. Эти цифры, сообщаемые компанией, дают представление о ее заявленных возможностях разработки, но покупатели должны запросить соответствующую документацию, если для одобрения поставщика требуется право собственности на патент, техническая квалификация или другие доказательства.

При оценке Huaying или другого поставщика проволоки отделы закупок должны учитывать не только репутацию компании. Наиболее важные вопросы касаются того, соответствует ли предлагаемая проволока области применения, имеются ли необходимые записи о качестве и могут ли образцы и производственные партии постоянно соответствовать согласованным спецификациям.

Для получения подробной информации о конкретном продукте используйте официальную страницу трехслойной эмалированной проволоки Huaying в качестве отправной точки для технического обсуждения.

9. Часто задаваемые вопросы

1. Каково основное назначение провода с трехслойной эмалью?

Его основная цель — объединить проводящую жилу с несколькими изоляционными слоями, помогая электрически отделить проводник от соседних витков и окружающих компонентов. Фактический уровень защиты зависит от конструкции провода, свойств материала и проверенных результатов испытаний.

2. Является ли провод с трехслойной эмалью тем же, что и провод с тройной изоляцией?

Не обязательно. Термины могут описывать сопутствующие продукты, но проводник, изоляционные материалы, метод покрытия и требования соответствия могут отличаться. Всегда проверяйте подробную конструкцию и применимый стандарт продукта, прежде чем рассматривать их как взаимозаменяемые.

3. Какие факторы определяют электрические характеристики провода?

Важные факторы включают материал и размеры проводника, электрическое сопротивление, толщину изоляции, диэлектрическую прочность, температурный режим и стабильность производства. Рабочие характеристики должны оцениваться с использованием спецификаций и условий испытаний, соответствующих предполагаемому оборудованию.

4. Можно ли изготовить провод с трехслойной эмалью по индивидуальному заказу?

Возможна индивидуальная настройка в зависимости от возможностей производителя и производственных требований. Покупатели должны предоставить целевой размер проводника, конечный диаметр, требования к изоляции, электрические параметры и ожидаемый объем заказа, чтобы определить осуществимость.

5. Как покупатели могут проверить качество продукции перед размещением оптового заказа?

Запросите актуальный технический паспорт, соответствующие записи проверок и имеющуюся документацию о соответствии. При необходимости оцените образцы путем проверки размеров, испытаний намотки и электрических испытаний, проводимых в соответствии с требованиями применения.

6. Какую информацию следует включать в запрос цен?

Укажите требуемую модель или чертеж провода, размеры проводника, конструкцию изоляции, целевые электрические характеристики, применимые стандарты, количество заказа, место доставки, а также любые требования к испытаниям или упаковке. Полный запрос делает техническую оценку и ценовое предложение более эффективным.

10. Заключение

Трехслойный эмалированный провод может использоваться в электрических конструкциях, требующих надежной изоляции, постоянной проводимости и эффективной намотки. Выбор подходящего продукта требует тщательного сравнения размеров проводника, конструкции изоляции, диэлектрических характеристик, температурных ограничений и качества изготовления. Подтверждая эти факторы перед началом производства, инженеры и отделы закупок могут уменьшить несоответствие спецификаций и принимать более обоснованные решения о покупке. Если вы покупаете изолированный обмоточный провод для трансформаторов, индукторов или других электрических устройств,связаться с Хуайингомчтобы обсудить ваши технические требования, запросить спецификации продукта и изучить подходящее решение для вашего проекта.
